产品型号：

SZ-20DX

产品名称：

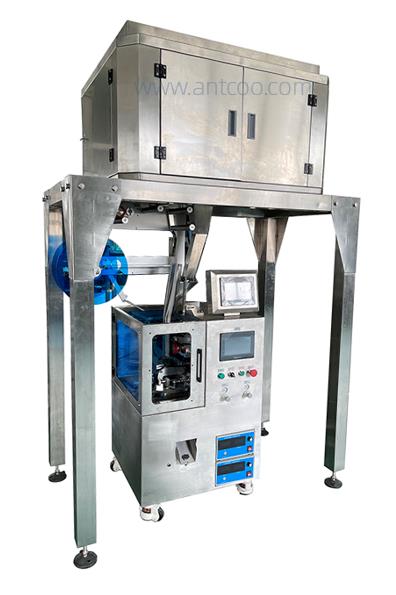

全自动三角袋茶叶包装机

适合范围：

适用于茶叶、药茶、保健茶、铁观音、龙井、大毛峰、武夷山大红袍、玫瑰花茶、参片、各类中药等。

本机特点：

尼龙三角包采用国产或进口的环保尼龙、无纺布材质，是经过国家安全检验的无毒、无细菌、耐热的高质感食品级滤材，它的封口采用了独特的方法——超声波无痕封口，紧密、卫生、安全，减少了多余的封边宽度，完全不浪费一丝滤材。

包装材料

内袋：尼龙、无纺布、绿色100%可降解的透明材料；外袋：复合膜

主要技术参数

包装容量：

1~10克/袋（视包装物料的比重而定）， 误差≦±0.2克/袋

卷材的宽度：

内袋膜宽：120、140、160、180（mm）

调节范围长度：

65、75 （mm）

封切形式：

内袋：电脉冲封切法——超声波融切热封

封切装置数量：

超声波：2套

包装速度：

20~50袋/分钟

电源：

220V，50HZ，0.8KW

气源：

压力≧0.6Mpa (另可以配气泵供气）

整机重量：

约500KG

三角包主机尺寸：

长1500*宽1006*高2100mm

1

超声波

---

三卓

2

PLC

CP1E-N30SDT-D

欧姆龙（日本）

3

触摸屏

FC6070

繁易（广州）

4

伺服

ISA-7-040-S1

禾川（广州）

5

步进驱动器

MA860C

锐特（广州）

6

步进电机

MA860

7

开关电源

NES-150-48

明纬（台湾）

8

滤波器

SH210-20

正泰（浙江）

9

光纤放大器

FX-551

松下（日本）

10

光纤线

松下（日本）

11

漏电开关

DZ47LE-32   C25A

施耐德（法国）

12

固态继电器

SSR-25DAH

德力西（浙江）

13

送膜电机

15W15K

台邦（浙江）

14

气动元件

SMC（日本）

15

开关按钮

LA167-B2-BA31

ABB（瑞士）

16

接近开关

E12-04NDA

费米特

17

红色平头按钮

LA167-B2-BA42 LAY5

ABB（瑞士）

18

绿色平头按钮

LA167-B2-BA31  LAY5

ABB（瑞士））

19

急停按钮

LA167-B0-BS542 LAY5

ABB（瑞士）

20

两档选择开关

LAY167-B2-BD21  LAY5

ABB（瑞士）

21

指示灯

GPAD16-22 24V 绿色

ABB（瑞士）

22

交流接触器

LCD1210 220V

施耐德（法国）
